DDR4’e Genel Bakış
Yüksek performans ve daha fazla bant genişliği isteyen bir dünyada DDR3’ün sınırlarına ulaştığı bu zamanda yeni nesil DDR SDRAM çıktı. DDR4 daha yüksek performans, daha yüksek DIMM kapasitelerine, daha fazla veri bütünlüğüne ve daha düşük güç tüketimine sahiptir.

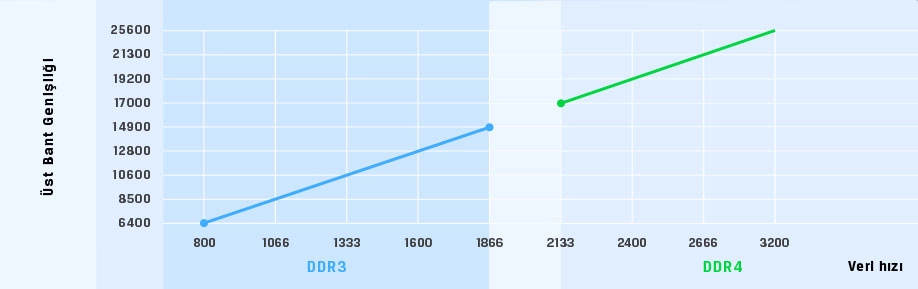

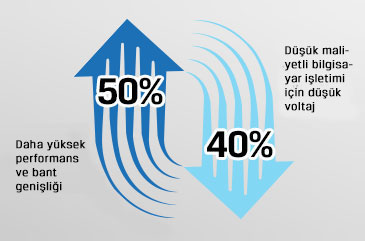

Pin başına 2Gbps’den fazlasını sunan ve DDR3L’den daha az güç tüketen (DDR3 Düşük Voltaj) DDR4, yüzde 50 daha fazla performans ve bant genişliği sağlarken genel bilgisayar ortamı için güç tüketimini azaltmaktadır. Bu durum, daha önceki bellek teknolojilerine göre önemli ölçüde iyileşme ve yüzde 40’a varan güç tasarrufu sağlamaktadır.
Daha iyi performans ve daha yeşil, düşük maliyetli bilgisayar işlemlerine ek olarak DDR4, aynı zamanda daha fazla veri güvenliği için döngüsel yedeklilik kontrolleri (CRC), bağlantı üzerinden komut ve adres transferlerinin bütünlüğünün doğrulaması için çipte parite algılaması, gelişmiş sinyal bütünlüğü ve diğer güçlü RAS özellikleri sunmaktadır.
Bir Bakışta Teknoloji
DDR4 Ayrıntıları
Lütfen DDR3 ve DDR4 modülleri arasında bazı hemen anlaşılamayabilecek farklılıklar olduğunu unutmayın.
Girinti farkıDDR4 modülündeki girinti, DDR3 modülünden farklı bir konumdadır. Her iki girinti de takılma kenarında yer almaktadır ancak DD4’teki girinti konumu, uyumsuz bir anakarta ya da platforma takılmasını önlemek için biraz daha farklıdır. |
Daha kalınDDR modülleri daha fazla sinyal katmanının yerleştirilmesine izin vermek için DDR3’ten biraz daha kalındır. |
Eğimli kenarDDR modülleri, takılmayı kolaylaştırmak ve belleğin takılması sırasında PCB üzerindeli gerilimi almak için eğimli bir kenar sahiptir. |
Bir Bakışta Özellikler
| Açıklama | DDR3 | DDR4 | Avantaj |
|---|---|---|---|
| Yonga Yoğunlukları | 512Mb-8Gb | 4Gb-16Gb | Daha Büyük DIMM Kapasiteleri |
| Veri Hızları | 800Mb/s – 2133Mb/s | 1600Mb/s – 3200Mb/s | Yüksek Hızlı I/O’ya Geçiş |
| Voltaj | 1,5V | 1,2V | Düşük Bellek Güç Talebi |
| Düşük Voltaj Standart | Evet (DDR3L, 1,35V’ta) | 1,1V olması bekleniyor | Bellek Gücü Azaltmaları |
| İç Kümeler | 8 | 16 | Daha Fazla Küme |
| Küme Grupları (BG) | 0 | 4 | Daha Hızlı Ani Erişimler |
| VREF girişleri | 2 – DQ’ler ve CMD/ADDR | 1 – CMD/ADDR | VREFDQ Artık Dahili |
| tCK – DLL Etkin | 300MHz – 800MHz | 667MHz – 1,6GHz | Daha Yüksek Veri Hızları |
| tCK – DLL Devre Dışı | 10MHz – 125MHz (isteğe bağlı) | 125MHz’ye Tanımlı Değil | DLL-off artık tam olarak destekleniyor |
| Okuma Gecikmesi | AL + CL | AL + CL | Genişletilmiş Değerler |
| Yazma Gecikmesi | AL + CWL | AL + CWL | Genişletilmiş Değerler |
| DQ Sürücü (ALT) | 40 Ω | 48 Ω | PtP Uygulamaları için İdeal |
| DQ Veri Yolu | SSTL15 | POD12 | Daha Az I/O Paraziti ve Gücü |
| RTT Değerleri (Ω olarak) | 120, 60, 40, 30, 20 | 240, 120, 80, 60, 48, 40, 34 | Daha Yüksek Veri Hızları için Destek |
| RTT’ye İzin Verilmiyor | Ani OKUMALAR | Ani Okumalar sırasında devre dışı kalır | Kolay Kullanım |
| ODT Modları | Nominal, Dinamik | Nominal, Dinamik, Park | Ek Kontrol Modu; OTF Değeri Değişimi |
| ODT Kontrolü | ODT Sinyallemesi Gerekli | ODT Sinyallemesi Gerekli DEĞİL | ODT Kontrolü Kolaylığı; ODT Olmayan Yönlendirmeye, PtP Uygulamalarına İzin Verir |
| Çok Amaçlı Kütük | Dört Kütük – 1 Tanımlı, 3 RFU | Dört Kütük – 3 Tanımlı, 1 RFU | Ek Özel Okuma Sağlar |
| DIMM Türleri | RDIMM, LRDIMM, UDIMM, SODIMM | RDIMM, LRDIMM, UDIMM, SODIMM | |
| DIMM Pimleri | 240 (R, LR, U); 204 (SODIMM) | 288 (R, LR, U); 260 (SODIMM) | |
| RAS | ECC | CRC, Parite, Adreslenebilirlik, GDM | Daha fazla RAS özelliği; daha yüksek veri bütünlüğü |
